Product Description:
|
|
■Tinned, annealed, stranded or solid copper conductor.
|
|
■XL-PE insulation.
|
|
■Rated temperature: 105℃. Rated voltage: 150volts.
|
|
■Uniform thickness of wire to ensure easy stripping and cutting.
|
|
■Passes UL VW-1&CUL FT1/FT2 vertical flame test or horizontal flame test.
|
|
■Executive Standard: UL758 UL1581 CSA22.2.
|
|
说明：
|
|
■导体使用单股或绞线裸铜或镀锡铜。
|
|
■无卤照射环保PE绝缘。
|
|
■额定温度：105℃ 额定电压：150Volts。
|
|
■使用标准厚度，易剥，截断容易。
|
|
■可通过ULVW-1及CUL FT1/FT2，垂直燃烧测试或水平燃烧测试。
|
|
■执行标准:UL758 UL1581 CSA22.2。
|
|
Applications:
|
|
■For general purpose internal wiring of electronic and electrical equipment.
|
|
应用：
|
|
■用于电子及电器设备内部配线。
|
UL Style
& CSA Type
|
Conductor
导体
|
Insulation
Thickness
绝缘厚度
|
Overall
Diameter
完成外径
|
Standard Put-up
标准长度
|
Conductor
Resistance at 20℃导体电阻
|
|
线号
|
线数/线径
|
英制
|
公制
|
|
AWG
|
No/mm
|
mm
|
mm
|
Ft/coil
|
M/Coil
|
Ω/KM
|
UL3312
（Stranded)
绞线
|
30
|
7/0.10
|
0.25
|
0.85
|
2000
|
610
|
381.00
|
|
28
|
7/0.127
|
0.90
|
239.00
|
|
26
|
7/0.16
|
1.00
|
150.00
|
|
24
|
11/0.16
|
1.15
|
94.20
|
|
22
|
17/0.16
|
1.30
|
59.40
|
|
20
|
21/0.178
|
1.50
|
36.70
|
|
18
|
34/0.178
|
1.75
|
23.20
|
|
16
|
26/0.25
|
2.00
|
14.60
|
UL3312
（Top-coated)
先绞后镀
|
26
|
7/0.16
|
1.00
|
150.00
|
|
24
|
7/0.20
|
1.15
|
94.20
|
|
22
|
7/0.25
|
1.30
|
59.40
|
UL3312
（Solid)
单股
|
26
|
1/0.404
|
1.00
|
150.00
|
|
24
|
1/0.511
|
1.15
|
94.20
|
|
22
|
1/0.643
|
1.30
|
59.40
|
|
20
|
1/0.813
|
1.50
|
36.70
|
|
18
|
1/1.024
|
1.75
|
23.20
|
|
以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权规稳畅电子制品有限公司所有
|

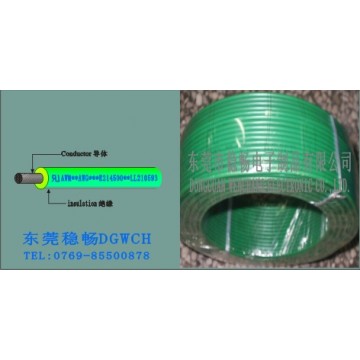

点击图片查看原图
