品牌：JRready

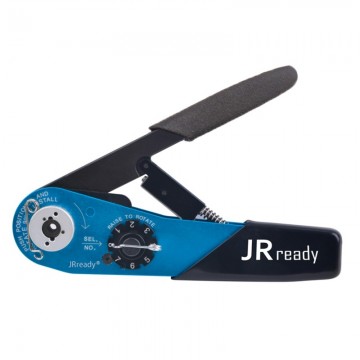

品名：YJQ-1B航空压接钳

材质：模具钢材质

档位：8档式

压接形制：四芯轴八点式

长度（mm）：190

重量（g）：320

导线范围（AWG/mm2）：/

通孔直径（mm）：Φ3.60

---

              具体应用细节：



适用于GJB599-88(MIL-C-38999)系列耐环境快速分离高密度小圆形电连接器，22D接触件(插针\插孔)、12#屏蔽接触件的中心接触件及8#双屏蔽接触件的中心接触体与导线的压接。四芯轴压接更加稳定更加可靠，是六边压接拉力的1.3倍。

---

※四芯轴压接用于最高品质要求的压接

※压接齿同步运动，带行程锁定装置，保证重复作业高可靠性的压接质量

※通过式塞规校正

※多种定位器，包括定制/可配接MIL标准定位器

※优质铬钒钢，真空热处理，经久耐用

本压接钳采用曲线推进机构，作用力由右钳柄头部腔内的四条曲线传递给四个压头，压力做向心直线运动，压头前段的压齿接接触体而完成导线与接触体的压接。压接到位后消除作用在钳柄上的压力，在弹簧的作用下，四压头自动复位。四压头进退动作协调，压痕深浅一致，可靠地保证了导线与接触体的压接质量。

---

产品规格

---

使用流程

                    注意：不得用坚硬的钢制压接件或将实心或壁厚特厚的

                             圆筒形件塞入压齿腔内肆意压接，或当小档误入

                             大直径接触体压接或压齿腔内被硬物卡出时，请

                             联系我们。

---
