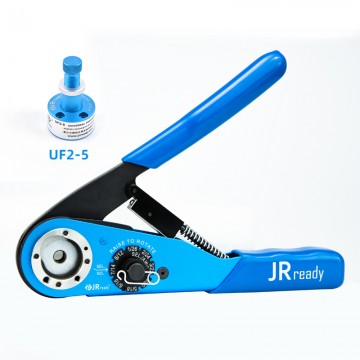

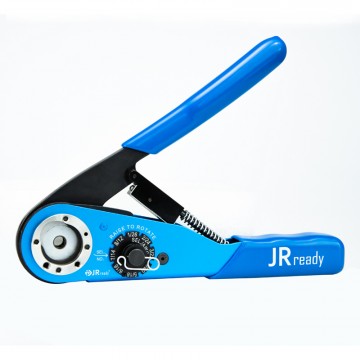

ACT-M201航空压接钳是按美军标MIL-C-22520/1-01压接规范设计的压接工具，应用于电连接器中导线与接触体的冷压连接。
产品特点
1. 模具钢材质（经久耐用，高压不变形，美观大方，拒绝生锈）
2. 四芯轴压接（是六边形压接拉力的1.3倍，更稳定，更可靠）
3. 8档位调节（不同档位压接范围不同，尺寸调节更方便，应用更广泛）
压接钳压接范围
接触体（CONTACTS）：12-20
|
调节盘档位 |
压头工作直径（mm）/INCH |
|
|
A通（GO） |
B止（NO GO） |
|
|
1 |
0.71/0.028 |
0.84/0.033 |
|
2 |
0.81/0.032 |
0.94/0.037 |
|
3 |
0.91/0.036 |
1.04/0.041 |
|
4 |
0.99/0.039 |
1.12/0.044 |
|
5 |
1.14/0.045 |
1.27/0.050 |
|
6 |
1.32/0.052 |
1.45/0.057 |
|
7 |
1.50/0.059 |
1.63/0.064 |
|
8 |
1.73/0.068 |
1.86/0.073 |
本压接工具压接工作采用曲线推进机构，作用力由右钳柄头部腔内的四条曲线传递给四个压块，压块做向心直线运动，压块前端的压齿压接接触体而完成导线与接触体的压接。四压头块进退动作协调，压痕深浅一致，可靠地保证了导线与接触体的压接质量。
定位器的安装步骤
